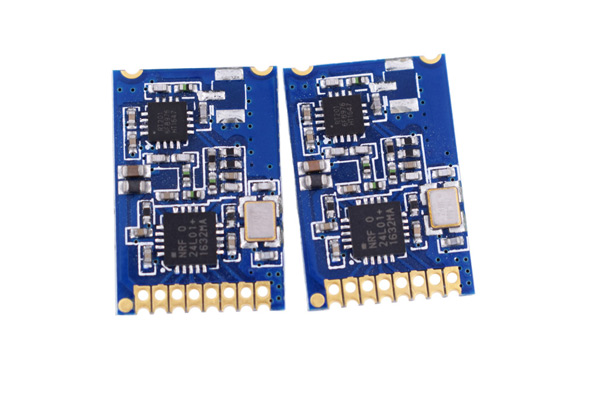

nRF24L01+ 半孔无线模块产品说明

模块概述

nRF24L01+模块是采用2.4G无线收发 IC 设计的一款高性能2.4G无线收发模块,采用GFSK调制，工作在2400‐2483M的国际通用ISM频段，最高调制速率可达 2MBPS。Si24R1集成了所有与 RF 协议相关的高速信号处理部分，如：自动重发丢失数据包和自动产生应答信号等，模块的 SPI 接口可以利用单片机的硬件 SPI 口连接或用单片机的 I/O口进行模拟，内部有 FIFO 可以与各种高低速微处理器接口，便于使用低成本单片机。 模块大小 32*15.2mm，2.54mm间距的双排插针接口，使用内置 PCB 天线设计，开阔地1MBPS 速率下，收发10个字节的数据量测试距离最远约 70 米左右。

一：特性

->工作频率 2400‐2483M，共 125 个工作频道，符合国际通用 ISM 法规.

-> FSK/GSK 调制

-> 支持 2M 的高速数据传输，减少发射时间，降低平均功耗。

-> 当工作在应答模式通信时，快速的空中传输及启动时间，极大的降低了平均功耗收 .

-> 自动重发功能，自动检查和重发丢失的数据包，重发时间及重发次数可软件控制.

-> 自动应答功能，在收到有效数据后，模块自动发送应答信号，无须另行编程.

-> 内置硬件 CRC 检错和点对多点通信地址控制.

-> 数据包传输错误计数器及载波检测功能可用于跳频设置.

-> 可同时设置六路接收通道地址，可选择性的打开接收通道.

-> 自动存储未收到的应答信号的数据包.

二：应用范围

-> 无线遥控

-> 机器人控制

-> 家庭自动化

-> 智能玩具

-> 游戏无线控制器

-> 无线传感器

-> 无线语音

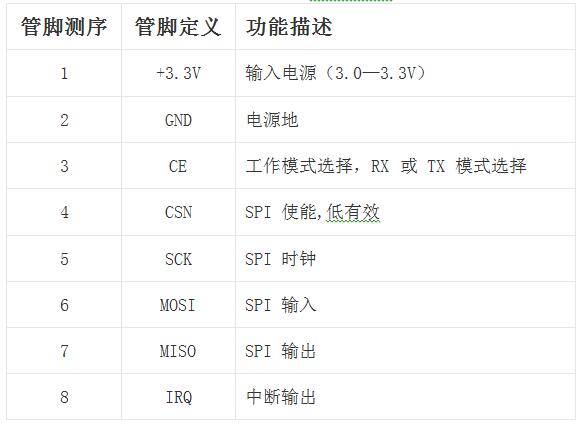

三：模块尺寸及脚位定义

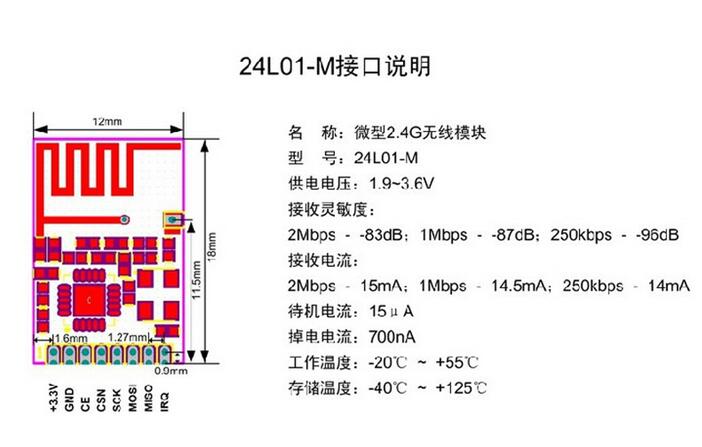

SI24R1 无线模块（半孔模块）尺寸

四：注意事项

4.1 静电

无线模块为静电敏感器件，使用时请注意静电防护，特别是在干燥的冬季 尽量不用收去触摸模块上的器件，以免造成不必要的损坏。

4.2 电源

无线模块推荐使用纹波小的直流电源，工作电压建议在 3.3V 工作。模块的接地要稳定可靠，地线尽量靠近电源总地。如使用开关电源的话，一定要加强退藕，以免开关电源的纹波和尖峰脉冲影响模块的工作特性。

4.3 单片机

如果模块工作在 3.3V 时，不考虑低功耗的话，可以直接和 5V 单片机系统连接，不过最好是加一个 4.7K 的隔离电阻。如果是连 51 系列的单片机 P0 口的话，请加 10K 的上拉电阻。另模块的 SPI 速率最高能支持到 10M，一般建议在 1M 或几百 K 的 SPI 速率即可。

4.4 测试

模块采用 PCB 天线，此天线容易受外部线路影响，使用时，此天线底下和周围请不要走线路或摆放器，可以的话最好挖空。2.4G 频率比较高，各种材质均有一定的影响，一般的塑料影响不大，如有金属物体会产比较明显的影响，此时建议使用 SMA 馈线来外接 SMA天线。
