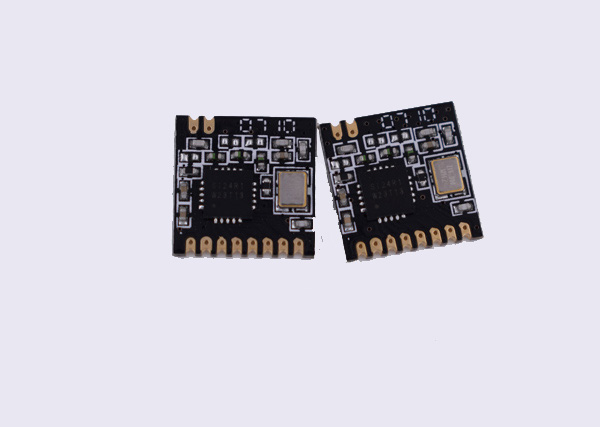

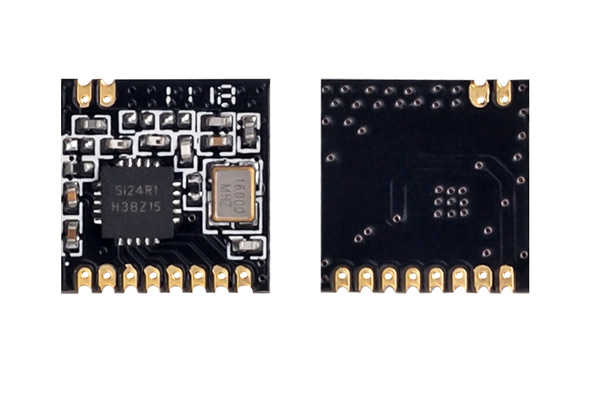

工业无线通信NRF24L01无线数传模块
模块概述
NRF24L01无线模块是采用2.4G无线收发IC设计的一款高性能2.4G无线收发模块,采用GFSK调制,工作在2400‐2483M的国际通用ISM频段,调制速率可达 2MBPS。Si24R1集成了所有与RF协议相关的高速信号处理部分,如:自动重发丢失数据包和自动产生应答信号等,无线模块的SPI接口可以利用单片机的硬件SPI口连接或用单片机的I/O口进行模拟,内部有FIFO可以与各种高低速微处理器接口,便于使用低成本单片机。 此款nRF24L01无线模块大小12*12mm,1.27mm间距的半孔接口。 开阔地1MBPS速率下,收发10个字节的数据量测试距离大约70米左右。
一:特性
->工作频率 2400‐2483M,共 125 个工作频道,符合国际通用 ISM 法规.
-> FSK/GSK 调制
-> 支持 2M 的高速数据传输,减少发射时间,降低平均功耗。
-> 当工作在应答模式通信时,快速的空中传输及启动时间,极大的降低了平均功耗收 .
-> 自动重发功能,自动检查和重发丢失的数据包,重发时间及重发次数可软件控制.
-> 自动应答功能,在收到有效数据后,模块自动发送应答信号,无须另行编程.
-> 内置硬件 CRC 检错和点对多点通信地址控制.
-> 数据包传输错误计数器及载波检测功能可用于跳频设置.
-> 可同时设置六路接收通道地址,可选择性的打开接收通道.
-> 自动存储未收到的应答信号的数据包.
二:应用范围
-> 无线遥控
-> 机器人控制
-> 家庭自动化
-> 智能玩具
-> 游戏无线控制器
-> 无线传感器
-> 无线语音

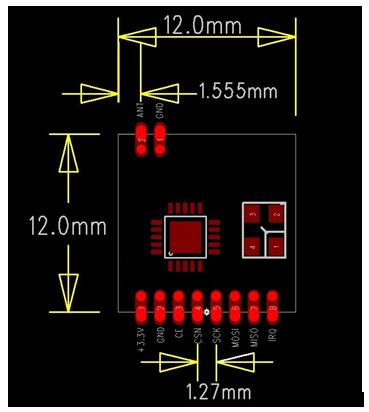

三:模块尺寸及脚位定义

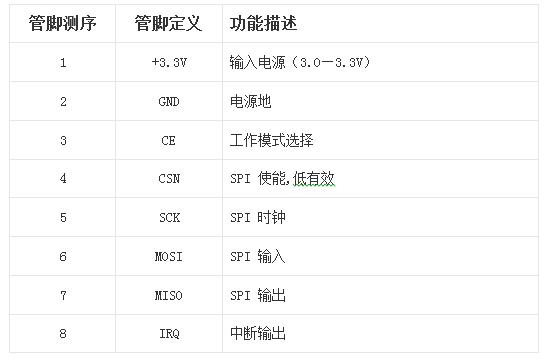

管脚测序管脚定义功能描述
四:注意事项
4.1 静电
无线模块为静电敏感器件,使用时请注意静电防护,特别是在干燥的冬季 尽量不用收去触摸模块上的器件,以免造成不必要的损坏。
4.2 电源
无线模块推荐使用纹波小的直流电源,工作电压建议在 3.3V 工作。模块的接地要稳定可靠,地线尽量靠近电源总地。如使用开关电源的话,一定要加强退藕,以免开关电源的纹波和尖峰脉冲影响模块的工作特性。
4.3 单片机
如果模块工作在 3.3V 时,不考虑低功耗的话,可以直接和 5V 单片机系统连接,需要加一个 4.7K 的隔离电阻。如果是连 51 系列的单片机 P0 口的话,请加 10K 的上拉电阻。另模块的 SPI 速率能支持到 10M,一般建议在 1M 或几百 K 的 SPI 速率即可。
4.4 测试
2.4G 频率比较高,穿透力较弱,各种材质对传输效果均有一定的影响,一般的塑料影响不大,如有金属物体会产比较明显的影响,此时建议使用 SMA 馈线来外接 SMA 天线。
