概述

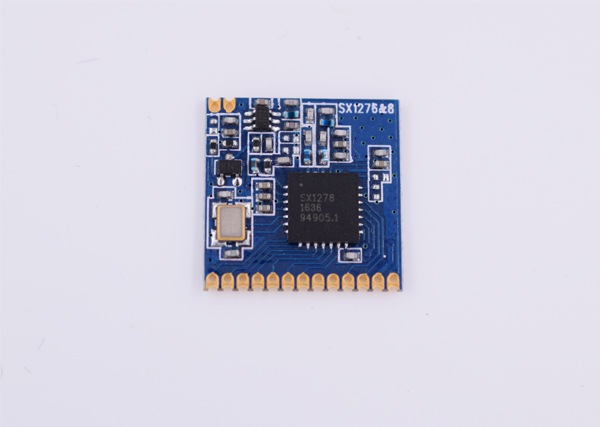

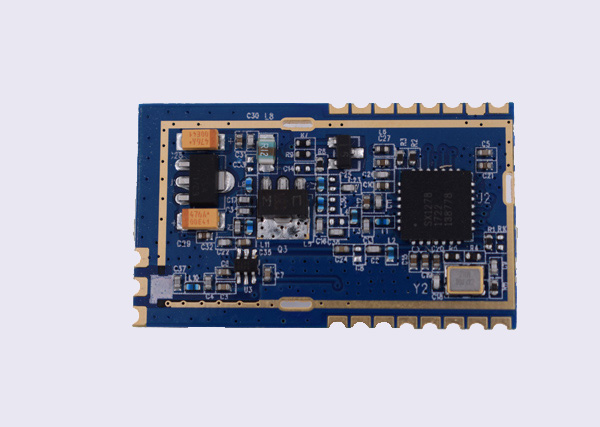

SX1278无线模块是基于SEMTECH的一款远程大容量网络系统解决方案SX1278的无线模组。除了传统的GFSK调制技术外，新型的SX127X平台还采用了LoRa(远程)扩频技术。该模块具有高效的接收灵敏度和超强的抗干扰性能，可以广泛使用在无线抄表、智能家居、汽车电子、安防报警、工业监控与控制、远距离农业灌溉及其它远距离无线控制。

该款433模块可以非常容易地嵌入到现有产品或系统中;或者新产品研发伊始，规划使用本模组，大大提高客户设计效率，缩短研发周期，并且在批量使用中，有效保证产品的高性能和一致性。

模组特性

■FSK/GFSK , LoRa(远程)扩频技术

■ 半双工通信

■ 超强抗干扰性

■ 信道抑制比(ADJ):56dBm

■ 高接收灵敏度 : -139dBm

■ ISM多波段，不需要申请频率免费使用

■ 多频率可选，多种传输速率。可以在FDMA及调频技术中应用

■ 智能复位、低电压监测，定时唤醒、低功耗模式、休眠模式

■ 低功耗接收电流 : 12~13 mA

■ 256位FIFO TX/RX

■ ISSI信道侦测功能

■ 传输模式：FIFO / 直接模式(推荐FIFO包模式)

■ 配置：AFC/空中唤醒功能/低功耗/载波侦听/FEC纠错/AEC加密

应用市场

■ 远程遥控和远程数据采集系统

■ 无线抄表(水表、电表、气表)

■ 无线点菜机、油田、矿区、工地、工厂

■ 工业数据采集、传输、智能控制

■ 无线报警系统

■ 智能家居系统

■ 婴儿监控系统、医院呼叫系统

■ 无线小数据传输系统

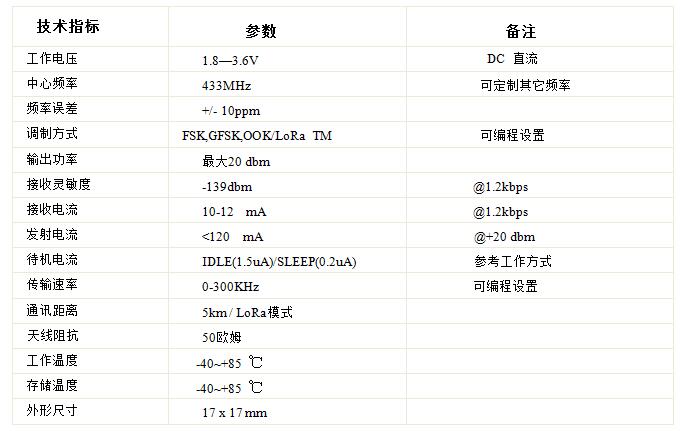

电气参数

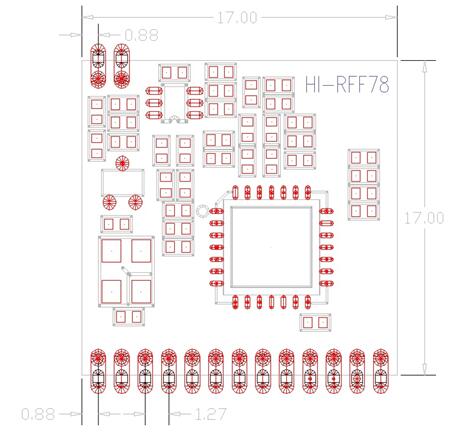

模块尺寸

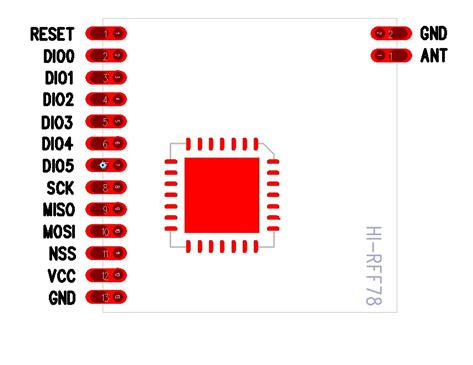

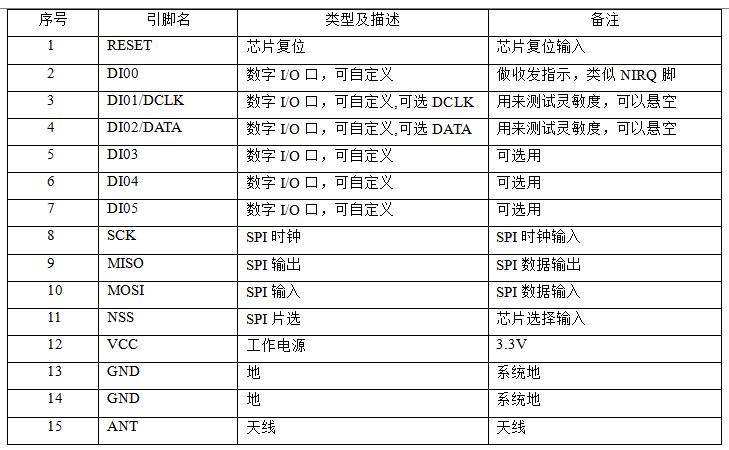

模块引脚定义

备注 ：

1、 模块的通信速率会影响通信距离，速率越高，通信距离会越近。

2、 模块的通信速率会影响接收灵敏度，速率越高，接收灵敏度越低。

3、 模块的供电电压会影响发射功率，在工作电压允许范围内，电压越低，发射功率越低。

4、 模块的工作温度的变化，会导致工作频率偏移，只要不超出工作温度范围，不影响应用。

5、 天线对通信距离有很大影响，要使用和工作频率标称的天线，驻波比要小，阻抗接近50欧姆。

6、 模块的安装位置和方式会影响通信距离。

使用特别说明：

1、 模块供电电压范围在1.8~3.6V之间，不能在这个区间之外，如果超过3.6V，将会烧坏模块，推荐工作电压为3.3V

2、模块接口采用半圆焊盘方式，所有GND引脚要和系统电路的逻辑地可靠连接。

3、天线要远离系统地。

4、MCU没有SPI口的单片机，可以用普通I/O模拟SPI的时序进行读写操作即可，注意速率不要超过10MHZ。

5、MCU供电如果为3.3V，与模块连接不需要串联电阻;如果MCU供电为5V，则它们之间通信，要串接电阻。

6、DIO0、DIO2是通用数字I/O,可以根据应用配置以产生需要的触发信号。

7、在多信道应用中，信道间隔为1MHZ，否则，小于1MHZ的话，易产生同频干扰。
