概述

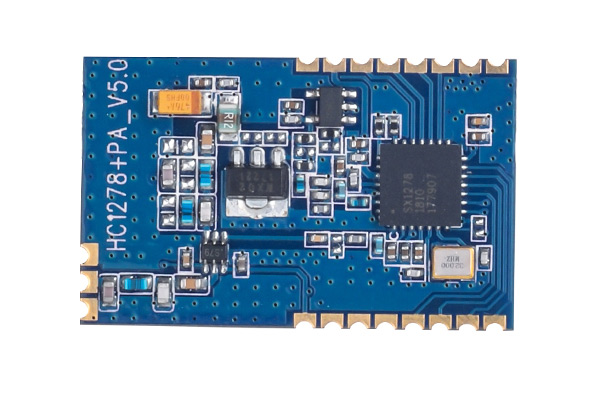

　　SX1278大功率无线模块是基于SEMTECH的一款远程大容量网络系统解决方案SX1278加一级功率放大的无线模块。除了传统的GFSK调制技术外，新型的SX1278平台还采用了LoRa(远程)扩频技术。该模块具有高效的接收灵敏度和超强的抗干扰性能，可以广泛使用在无线抄表、智能家居、汽车电子、安防报警、工业监控与控制、远距离农业灌溉及其它远距离无线控制。

　LoRa系列模块可以非常容易地嵌入到现有产品或系统中,或者新产品研发伊始，规划使用本模块，大大提高客户设计效率，缩短研发周期，并且在批量使用中，有效保证产品的高性能和一致性。

　　模组特性

　　■ FSK/GFSK , LoRa(远程)扩频技术

　　■ 半双工通信

　　■ 超强抗干扰性

　　■ 信道抑制比(ADJ):56dBm

　　■ 高接收灵敏度 : -139dBm

　　■ ISM多波段，不需要申请频率免费使用

　　■ 多频率可选，多种传输速率。可以在FDMA及调频技术中应用

　　■ 智能复位、低电压监测，定时唤醒、低功耗模式、休眠模式

　　■ 低功耗接收电流 : 12~13 mA

　　■ 256位FIFO TX/RX

　　■ ISSI信道侦测功能

　　■ 传输模式：FIFO / 直接模式(推荐FIFO包模式)

　　■ 配置：AFC/空中唤醒功能/低功耗/载波侦听/FEC纠错/AEC加密

　　应用市场

　　■ 远程遥控和远程数据采集系统

　　■ 无线抄表(水表、电表、气表)

　　■ 无线点菜机、油田、矿区、工地、工厂

　　■ 工业数据采集、传输、智能控制

　　■ 无线报警系统

　　■ 智能家居系统

　　■ 婴儿监控系统、医院呼叫系统

　　■ 无线小数据传输系统

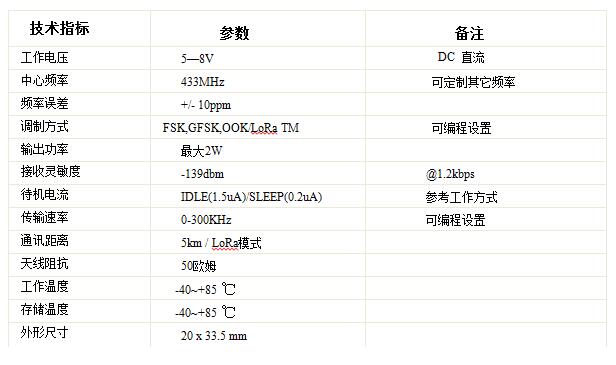

　　电气参数

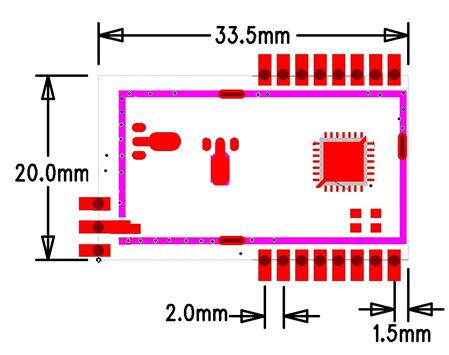

　　模块尺寸

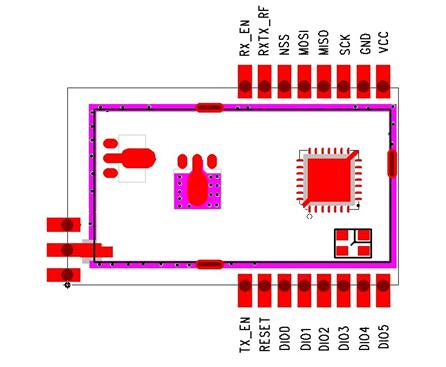

　　模块引脚定义

alt="SX1278大功率模块"/>

　　备注 ：

　　1、 模块的通信速率会影响通信距离，速率越高，通信距离会越近。

　　2、 模块的通信速率会影响接收灵敏度，速率越高，接收灵敏度越低。

　　3、 模块的供电电压会影响发射功率，在工作电压允许范围内，电压越低，发射功率越低。

　　4、 模块的工作温度的变化，会导致工作频率偏移，只要不超出工作温度范围，不影响应用。

　　5、 天线对通信距离有很大影响，要使用和工作频率标称的天线，驻波比要小，阻抗接近50欧姆。

　　6、 模块的安装位置和方式会影响通信距离。
