模块概述

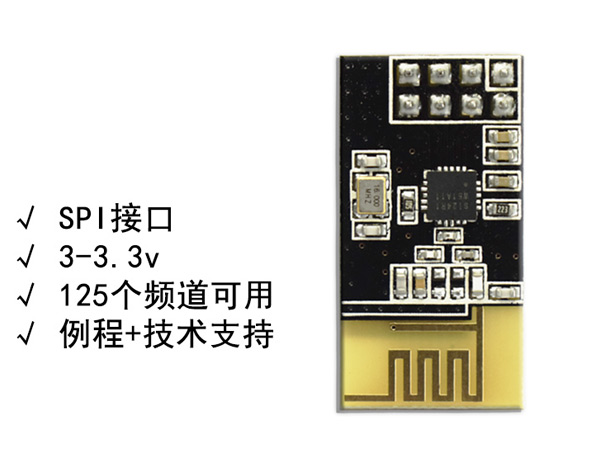

nrf24l01插针模块是采用2.4G无线收发 IC 设计的一款高性能2.4G无线收发模块,采用GFSK调制，工作在2400‐2483M的国际通用ISM 频段，调制速率可达 2MBPS。nrf24l01插针模块 集成了所有与 RF 协议相关的高速信号处理部分，如：自动重发丢失数据包和自动产生应答信号等，模块的 SPI 接口可以利用单片机的硬件 SPI 口连接或用单片机的 I/O 口进行模拟，内部有 FIFO 可以与各种高低速微处理器接口，便于使用低成本单片机。 模块大小 29*15.2mm，2.54mm 间距的双排插针接口，使用内置 PCB 天线设计，开阔地1MBPS 速率下，收发10个字节的数据量测试距离约 70 米左右。

一：特性

->工作频率 2400‐2483M，共 125 个工作频道，符合国际通用 ISM 法规.

-> FSK/GSK 调制

-> 支持 2M 的高速数据传输，减少发射时间，降低平均功耗。

-> 当工作在应答模式通信时，快速的空中传输及启动时间，极大的降低了平均功耗收 .

-> 自动重发功能，自动检查和重发丢失的数据包，重发时间及重发次数可软件控制.

-> 自动应答功能，在收到有效数据后，模块自动发送应答信号，无须另行编程.

-> 内置硬件 CRC 检错和点对多点通信地址控制.

-> 数据包传输错误计数器及载波检测功能可用于跳频设置.

-> 可同时设置六路接收通道地址，可选择性的打开接收通道.

-> 自动存储未收到的应答信号的数据包.

二：应用范围

->  无线遥控

->  工业无线控制

->  智能家居无线传输

->  智能玩具

->  运动滑板 运动相机控制

->  无线传感器

->  无线语音
