概述

SI24R1+PA+LNA-S是一款2.4GHz、100mW、高速 (最高空中速率可达到2Mbps)、高稳定性、工业级的无线收发一体数传模块。此款2.4G无线模块采用SI24R1射频芯片与RT201功放芯片，内建LNA，接收灵敏度提高10dBm，工作在2.4GHz~2.5GHz的ISM频段。该模块输出接口为IPEX，超小体积，方便内嵌在产品里边。20dBm发射功率。

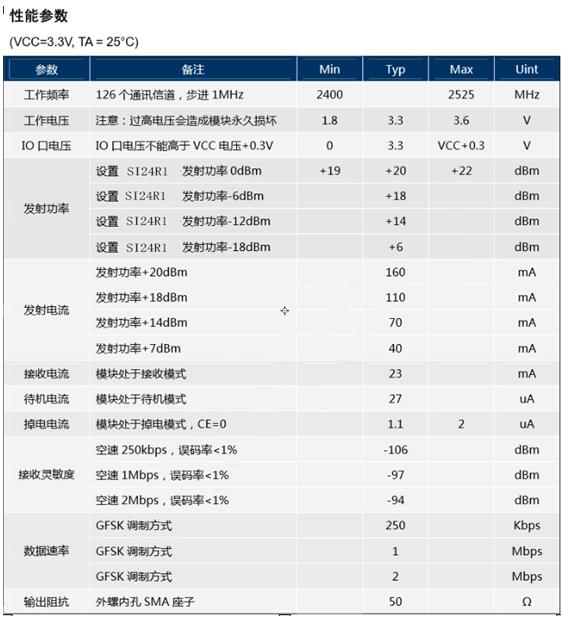

产品特点

工业级应用极限距离可达2000米以上

工作频率范围，2.400GHz～2.525GHz

小体积，33x18mm，2.54mm双列直插封装

宽电压工作范围，1.8V~3.6V

工作温度范围，-40℃～+85℃

发射功率4级可调

数据传输速率支持 250Kbps、1Mbps、2Mbps

接收电流 23mA，20dBm 功率发射电流 150mA，掉电模式时仅为1uA

6个数据通道，126个通讯通道，1MHz 步进

增强型ShockBurst”工作模式，硬件的CRC校验和点对多点的地址控制

数据包每次可传输1～32Byte的数据

4线SPI通讯端口，通讯速率最高可达10Mbps，适合与各种MCU连接，编程简单

可通过软件设置工作频率、通讯地址、传输 速率和数据包长度

模块IRQ中断输出指示

典型应用

酒店电子门锁、生物识别门禁管理系统

智能教学设备、婴儿监护、医病房呼叫系统

家庭电器和灯光智能控制

水、电、煤气，暖气自动抄表收费系统或无 功补偿及电网监测

LED屏无线传输文字，图片和无线控制

无线吊秤、车辆监测、老化设备检测无线鼠标、键盘、游戏机操纵杆

无人机遥控通讯 无线门禁

无线数据通讯

安防系统

遥控装置

遥感勘测

智能运动设备

工业传感器

玩具

外形尺寸

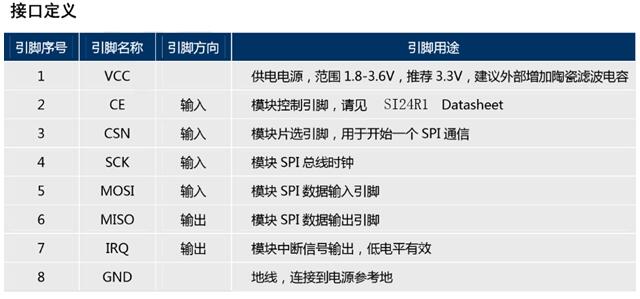

注释：

1 、CE可以长期接高电平，但是模块写寄存器时必须首先设置为POWER DOWN掉电模式，建议连接CE到单片机IO口。

2 、IRQ可不接，可采用SPI查询方式来获取中断状态。但是推荐连接使用单片机外部中断。

3 、注意接地良好，有大面积的铺地，电源纹波小，应增加滤波电容并尽量靠近模块VCC与GND引脚。

软件编程注意事项

1) 此模块采用SI24R1芯片，用户可以完全按照SI24R1芯片手册进行操作。详见 SI24R1 手册。

2) 模块的CE引脚和LNA使能引脚相连接，当CE=1 时，LNA 被打开，当 CE=0 时，LNA被关闭。 此操作跟SI24R1的收发模式是完全吻合的。也就是说，用户完全不用关心LNA操作。

3) 如果用户开启ACK，CE=1启动发送后必须保持到fifo发送完成，并且收到回传的ACK信号后 才可以将CE置低。而不能像SI24R1手册中提到的高电平时间大于 10us 就行。

模块常见问题及解决方法

通讯距离太近

1) 2.4G频段由于其物理特性，穿透性较差。当存在直线通信障碍时，通信距离将缩短。不同的介质环境，衰减程度不一致。

2) 温、湿度，同频干扰，会导致通信丢包率提高。

3) 天线靠近金属物体，或者放置于金属壳内，信号衰减非常严重。

4) 当程序开启ACK时，在fifo发射完后CE脚没有持续保持500uS高电平时间，导致LNA 关闭，只能依靠SI24R1芯片接收应答信号，接收灵敏度降低。

5) 功率寄存器设置错误，发射速率设置过高。速率越快，距离越近。

6) 电源电压低于3.3V，电压越低发射功率越小。

模块发热，易损坏

1) 请检查供电电源，确保模块VCC电压在1.8V-3.6V之间。电压过高，或者供电系统有过冲电压，超过3.6V容易对模块造成永久不可恢复的损坏。

2) 检查电源稳定性，不能大幅频繁波动。

3) 确保安装使用过程防静电操作。高频器件静电敏感性，尤其是LNA部分易损坏。天线胶套易聚 集电荷，应保证天线部分的SMA座子与大地良好的连接。

4) 模块接口若要兼容5V TTL电平，必须串联1K-3K电阻，但是不推荐，仍有损坏的风险。
