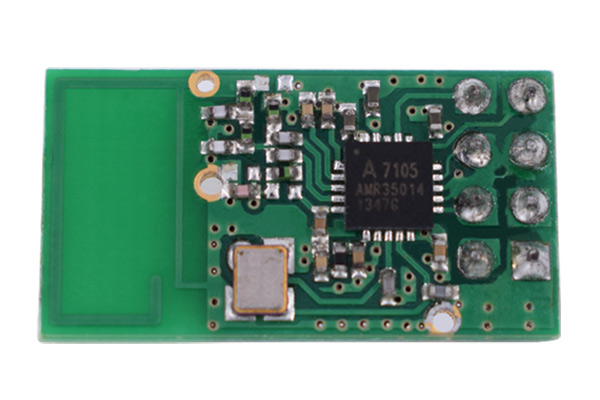

A7105无线模块
模块概述
A7105是一低成本且适用于2.4GISM频段的无线收发一体的射频芯片,内含高灵敏度的接收器(1Mbps@-93dBm),能适应50米一般环境的应用。A7105的所有参数可以通过SPI口配置内部寄存器来进行设置,速率可达500kbps,适应4线或3线的SPI控制,另外在RFDATA的处理可有2种模式可供选择;FIFO(利用RF内部的memory 先储存要发射/接收的数据),Direct(直接发射/接收)。
在FIFO模式下,也支持CRC(CRC16),FEC(约增加2dBm的灵敏度),data whitening(可视为数据加密),Manchestercode的编/解码。
A7105内建RSSI,温度的sensor,来侦测环境对RFIC的影响,而且也内建1chADC可侦测使用电压。
一:特性
频带:2400----2483.5MHz ISM band
FSK/GFSK 调制
低接收电流:16mA
低发射电流:19mA(输出0dBm)
低休眠电流:<1uA
内置RC震荡器
高灵敏度:-99dBm@250kbps,-96dBm@500kbps
收发独立的64字节FIFO
支持16位CRC,FEC,Manchestercode,datawhitening
二:应用范围
无线资料传输
无线遥控
无线键盘,鼠标
家庭自动化系统
无线玩具,游戏摇杆
2.4GISM频段通讯系统
无线语音
三:模块尺寸及脚位定义

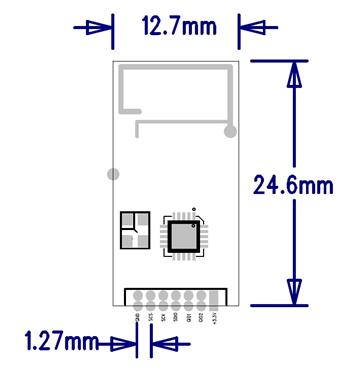

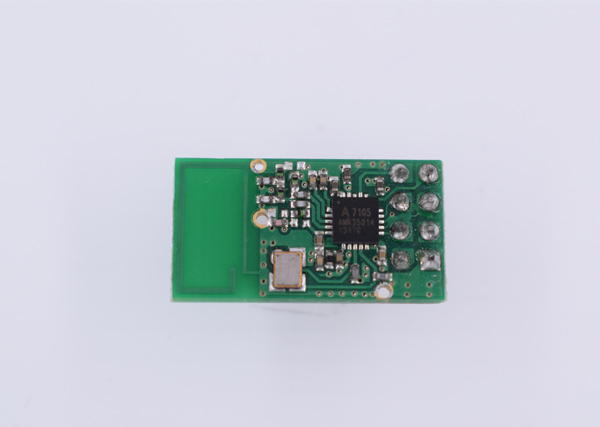

插件版本模块尺寸
贴片版本模块尺寸
四:注意事项
1.与51系列单片机P0口连接时,需要加10K的上拉电阻,与其余口连接不需要
2.其它系列的单片机,如果是5V的,请参考该系列单片机IO口输出电流的大小,如果超过10mA,请串一隔离电阻,以防止损坏模块!如果是3.3V供电,可以直接和A7105模块IO口连接。一般推荐用1-4.7K电阻即可。
3.PCB天线下面不要铺地或放置元器件,以免对RF性能产生影响!
4.如使用外壳,不同材质的外壳对射频信号均会有不同情况的损耗,如是金属外壳请使用SMA接口使用外置天线。
